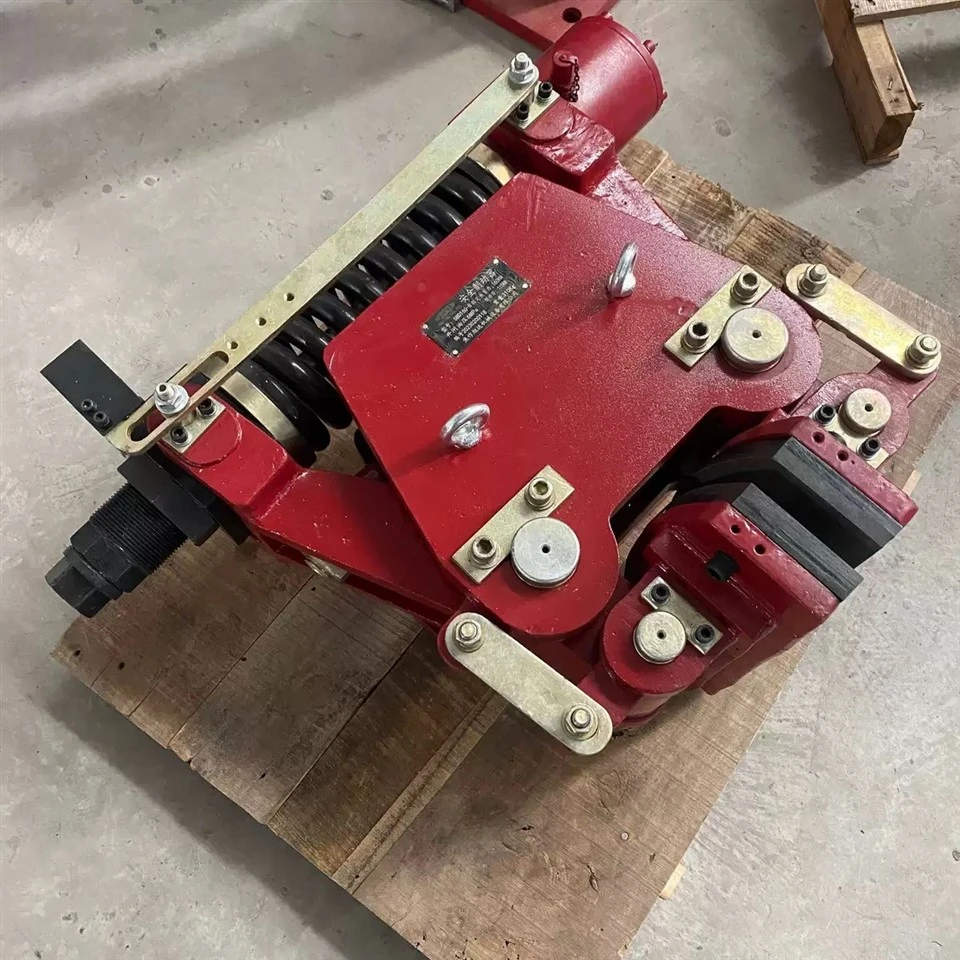

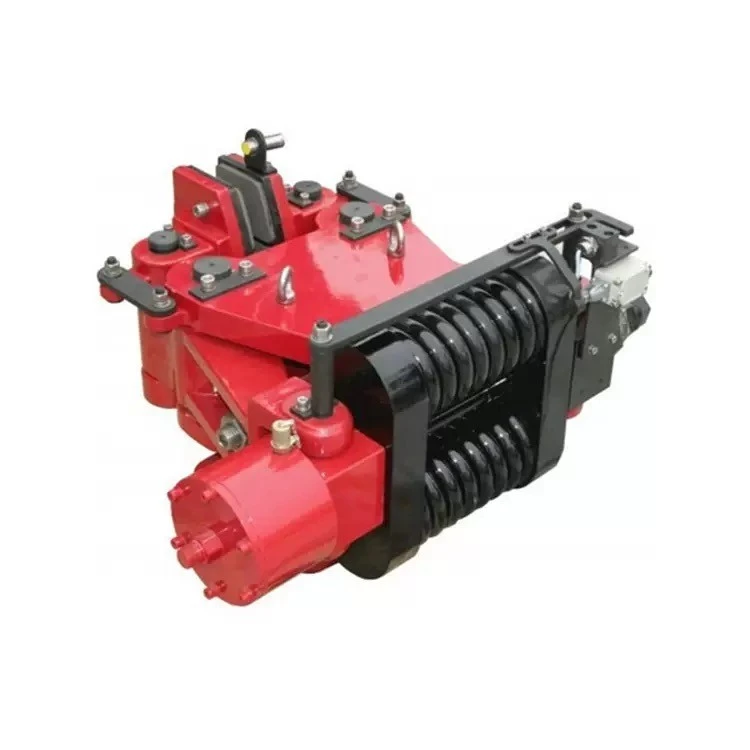

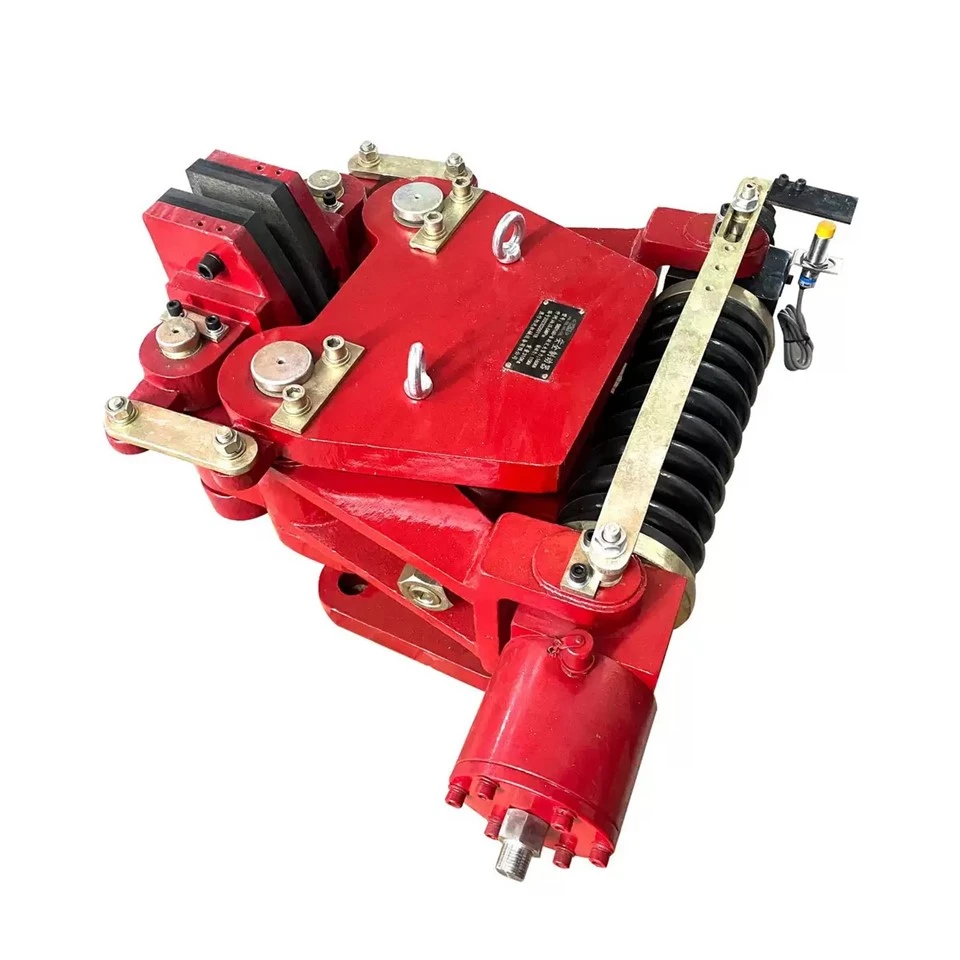

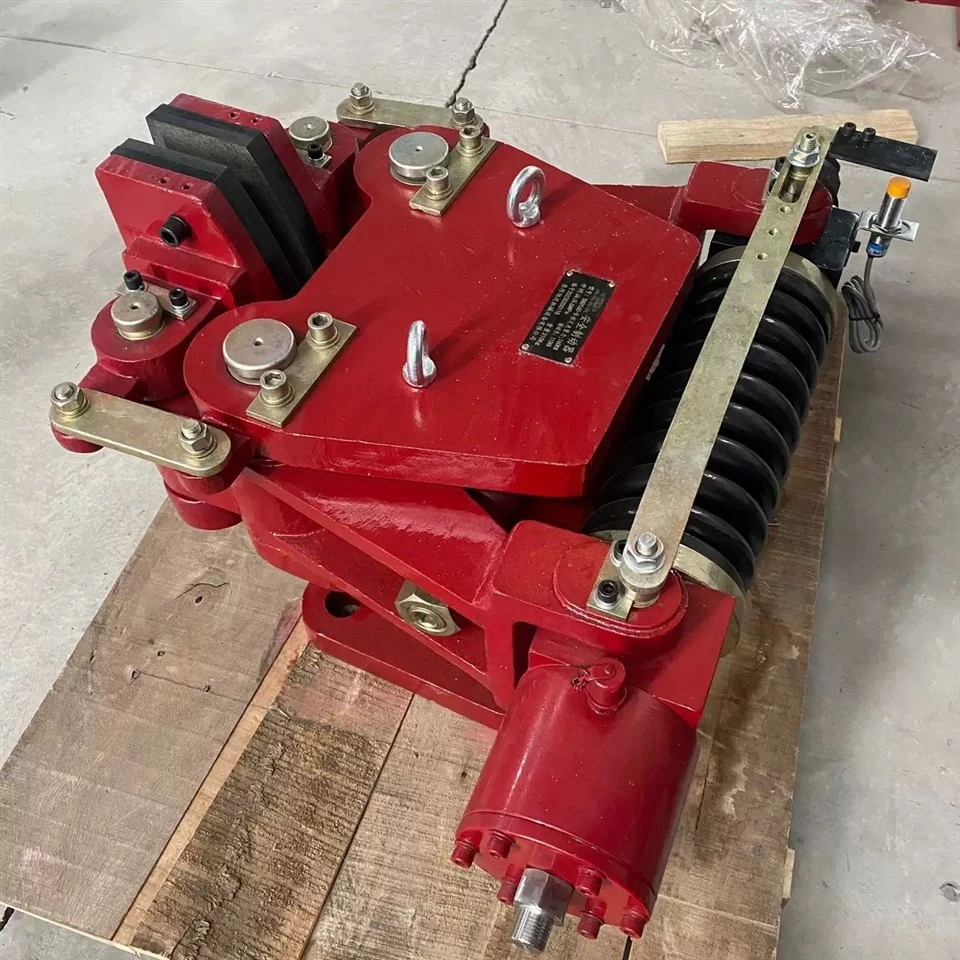

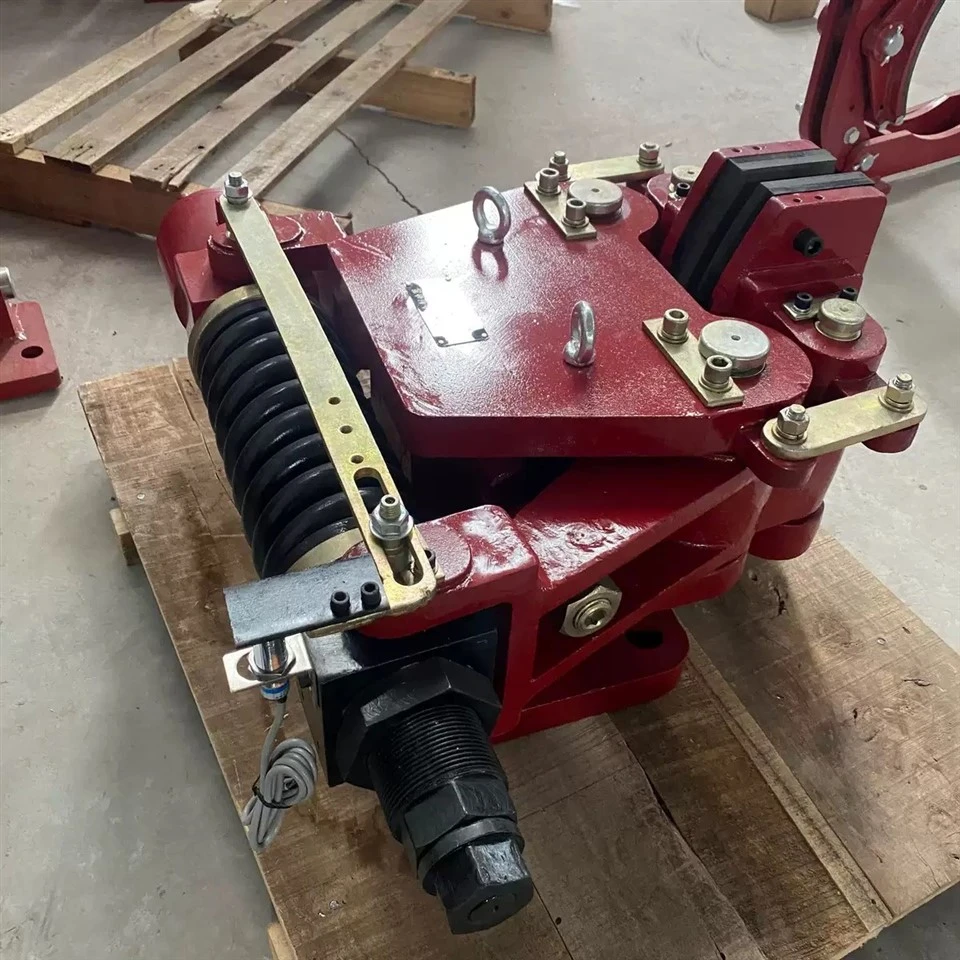

ה-SBD-B Industry Calipers עבור גלגל הבלמים הם מערכות בלמים בטיחותיות המופעלות הידראוליות-, סגורות בדרך כלל. עם כוחות בלימה הנעים בין 57 קילו-נוט ל-115 קילו-נוט, סדרת ה-SBD-B נמצאת בשימוש נרחב במנופים, מנופי כרייה, ציוד לטיפול בנמל, מסועי חגורות ומכונות תעשייתיות אחרות הדורשות יכולת בלימה ואחיזה חירום אמינים.
איך זה עובד
כשל-עיצוב בטוח (סגור בדרך כלל):הבלם מסתמך על קפיץ דיסק מהונדס במיוחד,-עייף גבוה כדי להפעיל כוח הידוק מכני רב עוצמה.
שחרור הידראולי:במהלך פעולה רגילה, המערכת ההידראולית מספקת לחץ עקבי לדחיסת קפיץ הדיסק, ושומרת על רפידות הבלמים במצב משוחרר.
תגובת חירום:במקרה חירום, הפסקת חשמל או אובדן לחץ הידראולי, קפיץ הדיסק משחרר מיד את האנרגיה האצורה שלו. זה מאלץ את רכיבי הקליפר לאחוז בחוזקה בגלגל/דיסק הבלמים.
דגשים במוצר
100% כשל-בטיחות בטוחה:מהדק אוטומטית באמצעות קפיצי דיסק עם כוח של 57 קילו-נוט עד 115 קילו-נוט במהלך הפסקות חשמל פתאומיות או אובדן לחץ הידראולי.
תגובה של אלפיות השנייה:קישור מכני במינוף-גבוה מספק-זמני סגירה קצרים במיוחד כדי למזער את מרחק בלימת חירום בצירים-במהירות נמוכה.
חיבור PLC חכם:מתגי פתיחה ורפידים משולבים-מזינים-נתוני תקלות בזמן אמת ישירות ללולאת ההגנה האוטומטית של המערכת.
יציב גבוה-חיכוך חום:רפידות קשיחות ללא-אזבסט שומרות על מקדם חיכוך של 0.35 בעומסים תרמיים קיצוניים ובחירום.
אפס-אורך חיים של דליפה:צילינדרים כפולים-אטומים של 9.5 MPa מבטלים דליפות נוזל הידראולי באבק כבד, לחות גבוהה ובסביבות ימיות.
זרוק-בשדרוג SBB:חולק מידות הרכבה זהות עם דגמי SBB80/SBB160 מדור קודם להחלפה ישירה של שדה-שינוי.

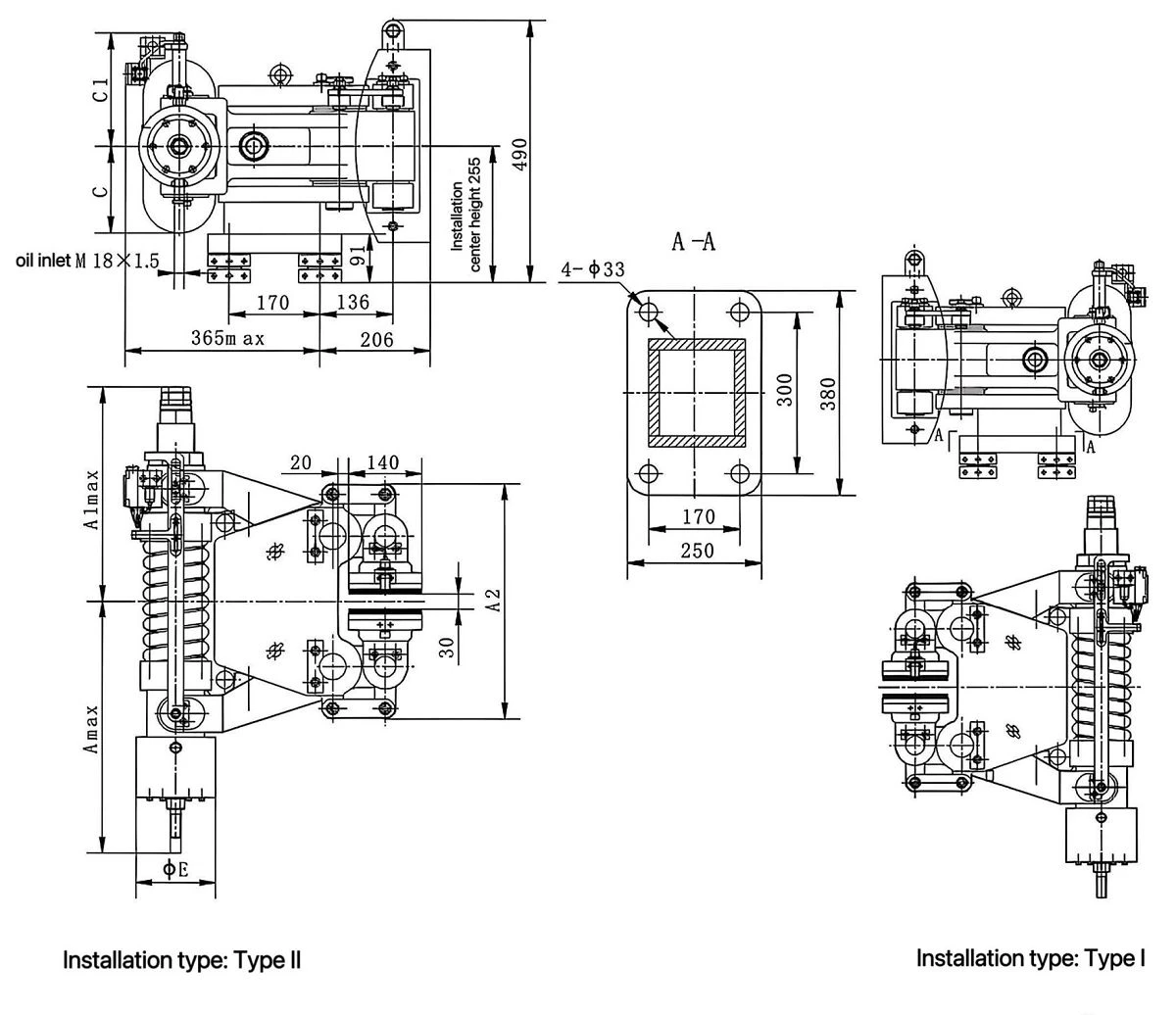

מידות מראה והתקנה
דיאגרמת התקנה
מומנט בלימה: M=μ × d1 × F (Nm)
בנוסחה: μ - ערך חישוב מקדם חיכוך μ=0.35
d1- חשב את קוטר החיכוך של דיסק הבלם, d1=D-150(mm)
F-כוח הידוק כולל במהלך בלימה (KN)
הערה: 1) D-קוטר דיסק בלם D גדול או שווה ל-800 (מ"מ)
2)d2 הוא הקוטר החיצוני המרבי המותר של התוף או רכזת החיבור, d2=D-360(mm)
טבלת מידות
| דֶגֶם | Amax | A1max | A2 | C | C1 | ΦE |
| SBD 80-B | 470 | 390 | 450 | 115 | 150 | 120 |
| SBD 160-B | 485 | 415 | 460 | 165 | 215 | 155 |
פרמטרי נתוני בלם בטיחות מסדרת SBD
| דגם מוצר | כוח הידוק מדורג | כוח בלימה | מרחק ירידת אריחים חד צדדיים | לחץ עבודה של גליל שמן | נפח שמן פתיחת גליל שמן | מִשׁקָל |
| SBD80-B | 80 | 57 | 1-2 | 9.5 | 55 | 270 |
| SBD160-B | 160 | 115 | 1-2 | 9.5 | 115 | 310 |
הערה: 1) בלם בטיחות מסדרת SBD80-B,SBD160-B עבור בלם בטיחות מסדרת SBB80,SBB160 מהדגם המקורי.
2) מקדם חיכוך=0.35
יישומים תעשייתיים
הקליפרים בתעשייה לגלגל הבלמים נפרסים ברחבי העולם בתעשיות הכבדות הבאות:
מכונות נמל ולוגיסטיקה:בלימת בטיחות חירום עבור פירים במהירות-נמוכה על מנופי מכולות, מנופי גג ומעמיסי ספינות.
תעשיית הכרייה:עבודה אמינה ובלימת חירום עבור כננות כרייה,-מנופים כבדים ומנופי תנורי פיצוץ-.
טיפול בחומרים בתפזורת:בלימת-מומנט גבוהה עבור-מסועי רצועות משופעות בעוצמה גבוהה ומחזירי גלגלי דליים-.
הסמכות ואבטחת איכות
מערכת הייצור ומוצרי הבלמים של Xuda נתמכים על ידי מספר אישורי תעשייה, כולל:
הסמכת מערכת ניהול איכות ISO9001
סוג תעודת בדיקה
אישור פיצוץ-
תעודת סימן בטיחות למוצרי כרייה

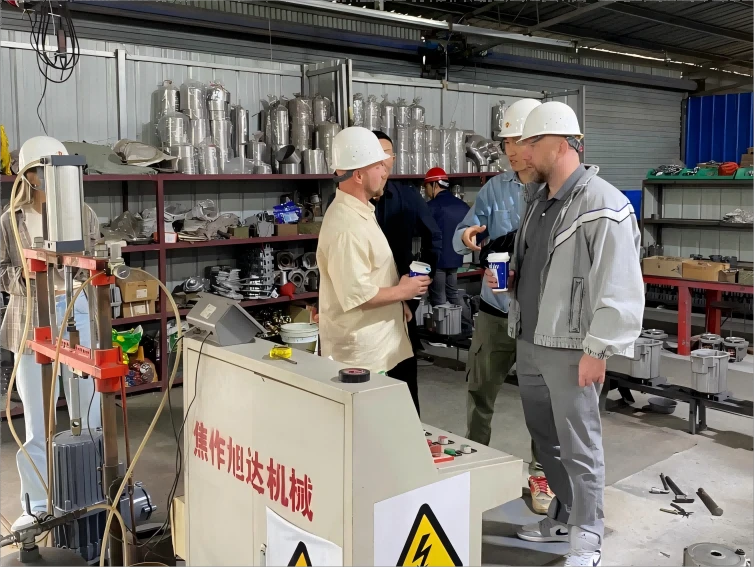

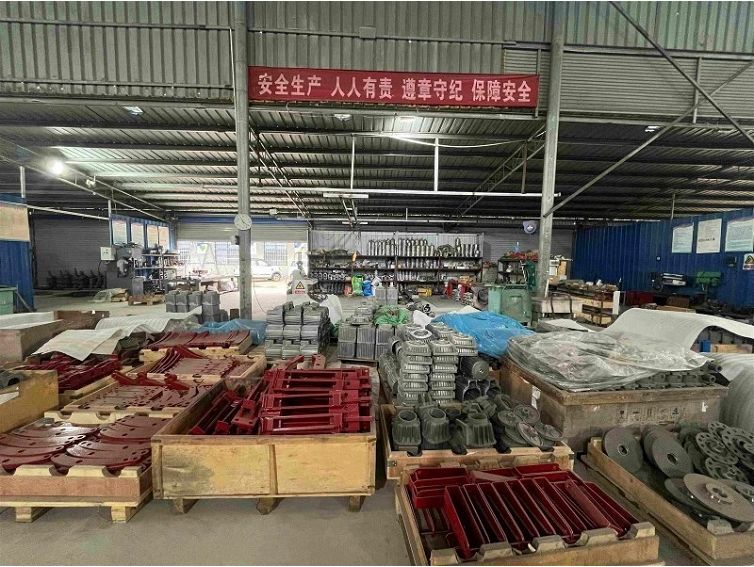

יכולת ייצור
Xuda מפעילה מתקן ייעודי לייצור בלמים תעשייתיים המצויד לעיבוד שבבי, הרכבה, בדיקה ובדיקת איכות.
חוזקות ייצור מרכזיות כוללות:
כושר ייצור שנתי העולה על 500,000 יחידות בלמים
יותר מ-100 עובדים
15% כוח אדם טכני ומו"פ
תהליכי ייצור מבוקר ISO9001
בדיקת-בית ובדיקות ביצועים
שאלות נפוצות
ש: לאיזה סוג ציוד מתאים בלם SBD-B?
ת: הבלם מיועד בעיקר למנופים, מנופי כרייה, כננות תעשייתיות, מסועי רצועות, מכונות נמל ויישומי פיר מהירים-כבדים אחרים.
ש: מה קורה אם לחץ הידראולי אובד?
ת: מערכת קפיצי הדיסק מפעילה אוטומטית את הבלם, ומספקת יכולת עצירה ואחיזה בטוחה- מיידית.
ש: האם ניתן לשלב את הבלם עם מערכות ניטור?
ת: כן. ניתן להתקין מתגי מצב בלם וחיישני בלאי רפידות אופציונליים לניטור בטיחות הציוד ותחזוקה חזויה.
ש: באיזה חומר חיכוך משתמשים?
ת: הבלם משתמש ברפידות חיכוך ללא-ביצועים גבוהים של אסבסט-עם מאפייני חיכוך יציבים וחיי בלאי ארוכים.
ש: האם ניתן לספק דגמים מותאמים אישית?
ת: כן. מידות הרכבה מותאמות אישית, כוחות בלימה, תצורות הידראוליות ואפשרויות ניטור זמינות בהתאם לדרישות הפרויקט.
