בלמי התוף של תעשיית מפעל הפלדה שלנו-מופעלים בקפיצים, מונעים-בלמי בטיחות שנועדו לספק האטה מתמשכת ואמינה ומומנט אחיזה-כישלון תחת החום הקיצוני, מחזורי העבודה-הגבוהים ותנאי האבק האינטנסיביים של מערכות הרמה מתכתיות של עגורנים ומצקת.

הנדסה-בטמפרטורה גבוהה והנדסה כבדה

מתכות עמידה בפני זעזועים:יצוק מברזל רקיע בדרגה גבוהה-(220 עד 260 HBW) מיוצב במיוחד כדי למנוע סדקים מבניים ועיוות גיאומטרי במהלך קוצים תרמיים מהירים של עד 450 מעלות צלזיוס.

מטריצת חיכוך מסוינטת כבדה-:מצויד בבטנות מתכתיות מחושלות על בסיס ברזל- או נחושת- השומרות על מקדם חיכוך יציב לחלוטין (0.38 עד 0.45) בפעולות חום גבוהות- מתמשכות, ומבטלות דהייה תרמית.

הגנת בידוד- גבוהה:מפעילי ממשק וסלילים כוללים בידוד מסוג H או טרופי מסוג H (מגבלות תרמיות של 180 מעלות צלזיוס), ומונעים שריפת חשמל ליד תנורי התכה ואזורי יציקה.

עייפות סגורה-קפיצים עמידים:קפיצי בלימה מכוסים במלואם בתוך צינור פלדה כבד-מגן כדי למנוע סיגים באוויר, סיבי ברזל ואבנית מלפגוע במכניקת הקפיץ.

ייעוד דגם:

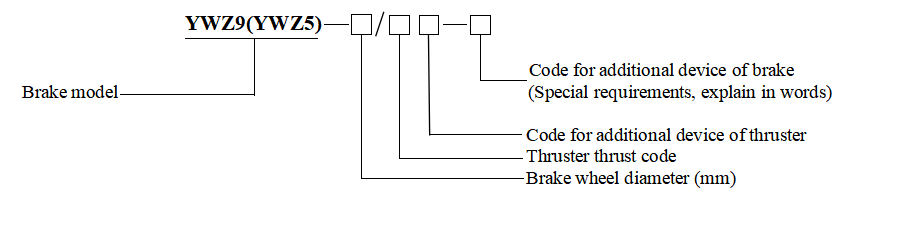

product-907-236

product-1528-1118

product-1516-1096

טבלת פונקציות עזר בלמים
קודי התקן עזר	שם התקני עזר
M	התקן פיצוי אוטומטי לבלאי רפידות בלמים
K1	מתג נסיעות מהלך שחרור בלם
K2	מתג תנועה חיווי מהלך חיבור בלם
K3	מתג חיווי מגבלת בלאי של רפידות בלם
S1	התקן שחרור ידני-משמאל
S2	התקן שחרור ידני-ימני
F	מָגֵן

מפרט טכני מרכזי

יחידה: מ"מ

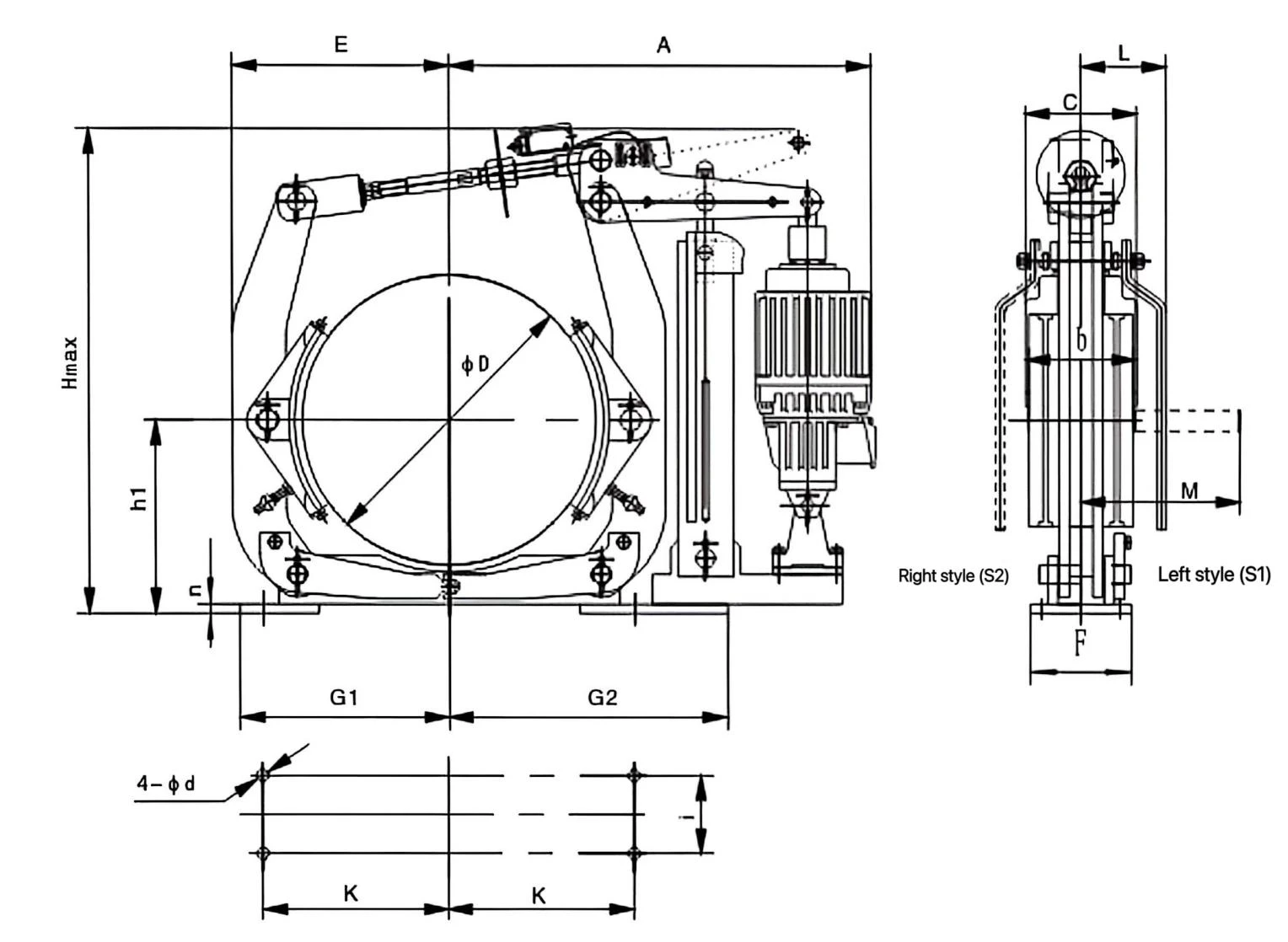

דֶגֶם		קוטר גלגל בלם	מומנט בלימה (Nm)	מרחק נסיגה (מ"מ)	A	b	C	D	d	E	F	G1	G2	Hmax	h1	i	K	L	M	n	משקל (ק"ג)
בֶּלֶם	דחפים תואמים
YWZ9(YWZ5)-160/23	Ed23/5	160	80-160	1.0	430	65	160	160	14	145	85	145	195	435	132	55	130	145	120	8	32.5
YWZ9(YWZ5)-200/23	Ed23/5	200	112-200	1.0	470	80	160	200	14	175	90	165	265	500	160	55	145	150	140	10	35
YWZ9(YWZ5)-200/30	Ed30/5		140-315																		38
YWZ9(YWZ5)-250/23	Ed23/5	250	140-250	1.0	535	100	160	250	18	205	110	200	290	570	190	65	180	180	160	12	42
YWZ9(YWZ5)-250/30	Ed30/5		180-315																		45
YWZ9(YWZ5)-250/50	Ed50/6		315-500		575		190														50
YWZ9(YWZ5)-300/23	Ed23/5	300	180-280	1.25	590	125	160	300	18	255	115	245	330	585	225	80	220	170	180	12	70
YWZ9(YWZ5)-300/30	Ed30/5		250-400																		70
YWZ9(YWZ5)-300/50	Ed50/6		400-630		630		190														75
YWZ9(YWZ5)-300/80	Ed80/6		630-1000																		80
YWZ9(YWZ5)-315/23	Ed23/5	315	180-280	1.25	590	125	160	315	18	255	115	245	330	585	225	80	220	170	180	12	70
YWZ9(YWZ5)-315/30	Ed30/5		250-400																		70
YWZ9(YWZ5)-315/50	Ed50/6		400-630		630		190														75
YWZ9(YWZ5)-315/80	Ed80/6		630-1000																		80
YWZ9(YWZ5)-400/30	Ed30/5	400	200-470	1.25	670	160	160	400	22	310	160	310	420	715	280	100	270	170	220	14	88
YWZ9(YWZ5)-400/50	Ed50/6		400-800		710		190														95
YWZ9(YWZ5)-400/80	Ed80/6		630-1250																		110
YWZ9(YWZ5)-400/121	Ed121/6		1000-2000		700		240							775							125
YWZ9(YWZ5)-500/50	Ed50/6	500	450-1000	1.25	810	200	190	500	22	385	180	365	535	810	335	130	325	180	280	16	175
YWZ9(YWZ5)-500/80	Ed80/6		800-1600
YWZ9(YWZ5)-500/121	Ed121/6		1120-2500		800		240							845							190
YWZ9(YWZ5)-500/201	Ed201/6		2000-4000
YWZ9(YWZ5)-600/121	Ed121/6	600	1800-2800	1.6	925	240	240	600	26	470	220	450	600	1035	425	170	400	185	340	25	300
YWZ9(YWZ5)-600/201	Ed201/6		2500-4500
YWZ9(YWZ5)-600/301	Ed301/6		4000-6500																		305
YWZ9(YWZ5)-630/121	Ed121/6	630	1800-3150	1.6	925	250	240	630	26	470	220	450	600	1035	425	170	400	185	340	25	310
YWZ9(YWZ5)-630/201	Ed201/6		2500-5000
YWZ9(YWZ5)-630/301	Ed301/6		4000-7100																		315
YWZ9(YWZ5)-700/201	Ed201/6	700	2500-5600	1.6	980	280	240	700	27	525	240	500	650	1140	475	190	450	220	360	30	420
YWZ9(YWZ5)-700/301	Ed301/6		4000-8000																		425
YWZ9(YWZ5)-710/201	Ed201/6	710	2500-5600	1.6	980	280	240	710	27	525	240	500	650	1140	475	190	450	220	360	30	420
YWZ9(YWZ5)-710/301	Ed301/6		4000-8000																		425
YWZ9(YWZ5)-800/301	Ed301/12	800	10500-12500	2.0	1230	320	240	800	27	595	280	570	830	1355	530	210	520	240	440	30	545

פֶּתֶק:1. דגמים ספציפיים, מבנים ומידות כוללות כפופים לשינויים ללא הודעה מוקדמת.2. מוצרים מותאמים אישית פתוחים בדרך כלל,-מוגני פיצוץ ולא- סטנדרטיים זמינים לפי בקשת הלקוח.3. ניתן לייצר מוצרים התואמים לדחפים מסדרת YT1 בהתאם לצרכי הלקוח. (הערה: המידות הכוללות יהיו כפופות לגרסה המעודכנת.)

מפרט טכני מרכזי

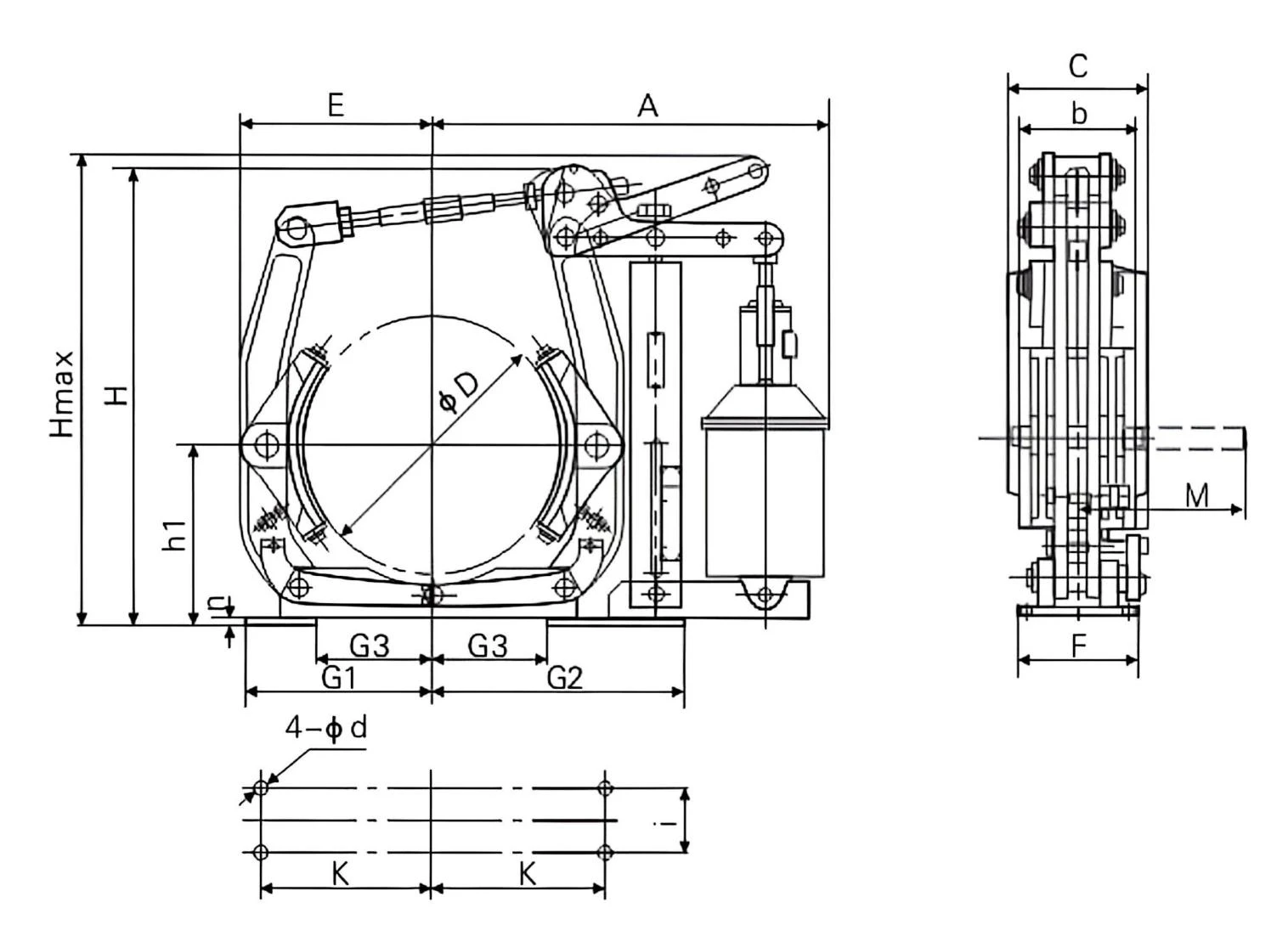

דגם בלמים	דחפים תואמים	מומנט בלימה (Nm)	מרחק נסיגה	A	b	C	D	d	E	F	G1	G2	^H_Hmax	h1	i	K	M	n	G3	משקל (ק"ג)
YWZ9(YWZ5)-160/25	YT1-25Z/4	112-180	0.7	385	65	160	160	14	145	85	145	195	⁴⁰⁰₄₄₀	132	55	130	120	8	65	46
YWZ9(YWZ5)-200/25	YT1-25Z/4	112-225		425	80	160	200	14	175	90	165	265	500	160	55	145	140	10	75	46
YWZ9(YWZ5)-250/25	YT1-25Z/4	140-225	1.0	495	100	160	250	18	205	110	200	290	585	190	65	180	160	12	100	53
YWZ9(YWZ5)-250/45	YT1-45Z/6	250-400		505																54
YWZ9(YWZ5)-315/25	YT1-25Z/4	180-280	1.1	545	125	160	315	18	255	115	245	330	585	225	80	220	180	12	135	77
YWZ9(YWZ5)-315/45	YT1-45Z/6	315-630		557		195														79
YWZ9(YWZ5)-315/90	YT1-90Z/8	630-1250		573									645							101
YWZ9(YWZ5)-400/45	YT1-45Z/6	400-630	1.25	639	160	195	400	22	310	160	310	420	715	280	100	270	220	14	150	99
YWZ9(YWZ5)-400/90	YT1-90Z/8	800-1250		655									760							131
YWZ9(YWZ5)-400/125	YT1-125Z/10	1120-1800		677		240							845							138
YWZ9(YWZ5)-500/90	YT1-90Z/8	1000-1600	1.25	754	200	195	500	22	390	180	365	535	840	335	130	325	280	16	185	196
YWZ9(YWZ5)-500/125	YT1-125Z/10	1400-2250		776		240							890							203
YWZ9(YWZ5)-500/180	YT1-180Z/12	2000-3150											960							226
YWZ9(YWZ5)-630/125	YT1-125Z/10	1800-2800	1.6	900	250	240	630	26	470	220	450	600	1075	425	170	400	340	25	280	313
YWZ9(YWZ5)-630/180	YT1-180Z/12	2500-4000											1145							336
YWZ9(YWZ5)-630/320	YT1-320Z/12	4800-7100		960									1175							415
YWZ9(YWZ5)-710/180	YT1-180Z/12	3100-4500	1.6	957	280	240	710	27	530	240	500	650	1255	475	190	450	360	30	300	456
YWZ9(YWZ5)-710/320	YT1-320Z/12	5000-8000		1018									1305							535
YWZ9(YWZ5)-800/320	YT1-320Z/12	6300-10000	1.6	1130	320	240	800	27	600	280	570	830	1530	530	210	520	440	30	310	710

הערה: 1. נא לציין בעת הזמנת מוצרים עם מידות המצוינות בסוגריים.2. דגמים ספציפיים, מבנים ומידות כוללות כפופים לשינויים ללא הודעה מוקדמת.3. מוצרים מותאמים אישית פתוחים בדרך כלל,-מוגני פיצוץ ולא- סטנדרטיים זמינים לפי בקשת הלקוח.

ייצור מדויק ובקרות סובלנות

רכיב ייצור	שיטת בקרה ומדד מתכות
גוף תוף בלם	איזון דינמי מדויק ובדיקת תקלות-קולית לביטול חללים מיקרו- פנימיים.
מנגנון קישור	זרועות פלדה מזויפות-בעלות מתיחה גבוהה עם סובלנות מקבילות מבנית של פחות או שווה ל-0.04 מ"מ.
מכלולי Pivot	פיני נירוסטה מוצקים 304 פועלים בתוך תותבי ברונזה מחוברים-בטמפרטורה גבוהה-.
סנכרון זרוע	פסי איזון -מכניים שווים המכוונים את מרווחי הצד (0.6 מ"מ עד 1.0 מ"מ) כדי לחסום גרירת- נעל בודדת.
מיגון פני השטח	פריימר אבץ סיליקון רב-שכבתי-עמיד בחום ואחריו שכבת עליונה עמידה-לשחיקה.

אימות מטלורגי קפדני לפני משלוח

כל מכלול מפעל פלדה מאומת על אסדת הסימולציה הדינמית-כבדה שלנו כדי להבטיח שרידות מבנית לפני עזיבת המפעל. דוחות בדיקות מפעל (FTR) מאשרים:

מבחן החזקה סטטית-בטמפרטורה גבוהה:מאמת את קיבולת מומנט הבלימה הנומינלית בזמן שהתוף- מחומם מראש ל-350 מעלות צלזיוס.

סימולציית מחזור מהיר:500 פעולות פתיחה/סגירה רצופות בעומס לאימות יציבות מהלך הדחף.

ביקורת יישור הצמדה:רישום חיישן מדויק של נסיגת נעל סינכרונית ואפס כריכה מכנית.

שדרוגים חכמים ומטריצת תצורה

קָטֵגוֹרִיָה	אפשרויות הנדסיות זמינות
שדרוגי אוטומציה	מנגנון פיצוי בלאי אוטומטי מכאני לביטול התאמות מבניות ידניות.
טלמטריה בזמן אמת{{0}	מתגי גבול אינדוקטיביים של-טמפרטורה גבוהה עבור משוב פתיחה/סגירה והתרעות דלדול בלאי בטנה.
ניטור תרמי	חיישני טמפרטורת PT100 מובנים- המוטמעים בתוך נעל הבלמים לשליטה חיה- בטלמטריה בחדר.
פעולות ידניות	מנופי שחרור ידניים-ניתנים לנעילה המצוידים במתגי בטיחות מנעולים חשמליים.
שילוב כונן	דחפים הידראוליים עם-ביצועים גבוהים AC/DC אלקטרו-תואמים את טביעות הרגל של DIN 15435.

תעודת מוצר

מיקוד תחזוקה ואורך חיים תפעולי

הפחתות בטנה:בדוק מדי חודש את מחווני הבלאי המשולבים; החלף את ערכות הבטנה המוטבעות כשהן מגיעות למגבלת הבטיחות של 3 מ"מ.

ניקוי תרמי:שמור על מסלול התוף נקי מהצטברויות כבדות של אבק מחוטא או אבנית ברזל על ידי שימוש באוויר דחוס יבש במהלך תחזוקה מתוזמנת של הקו.

התאמות שבץ:עקוב באופן קבוע אחר מהלך העתודה של המפעיל כדי להבטיח שההתרחבות התרמית הקיצונית של התוף לא תוביל לגרירת נעל חלקית.

שאלות נפוצות

ש: מדוע נדרשות ציפוי מתכתי מחוטא לבלמים של מפעל פלדה במקום בטנות אורגניות סטנדרטיות?

ת: בטנות אורגניות סטנדרטיות מתקלקלות וחוות דהייה תרמית חמורה (אובדן חיכוך) מעל 250 מעלות צלזיוס. ריפודים מתכתיים מסונטרים שומרים על האחיזה המבנית שלהם ועמידות בפני שחיקה של עד 450 מעלות צלזיוס, שהיא קריטית לטיפול במנופי מצקת מתכת מותכת.

ש: האם בלמים אלה יכולים להחליף ישירות בלמים ישנים קיימים של מפעלי פלדה אירופיים או אמריקאים?

ת: כן. המסגרות שלנו מתוכננות אך ורק לפי מידות DIN 15435 ו- AISE NEMA הסטנדרטיות, המאפשרות ירידה ישירה- בהחלפה על לוחות בסיס קיימים של עגורן ללא שינוי מבני.

ש: כיצד מכשיר פיצוי הבלאי האוטומטי שורד את האבק הקשה של מפעל פלדה?

ת: המפצה האוטומטי הוא מכני לחלוטין וסגור בתוך בית אטום, מגן על גלגלי העקיבה שלו מפני סיבי הברזל השוחקים ואבק הסביבה האופייני לתנורי פיצוץ.

ש: אילו נתונים ספציפיים חייבים לספק עבור הצעת מחיר של בלם מצקת?

ת: אנא ספק את מומנט האחיזה הבטיחותי הנדרש (Nm), קוטר התוף, מסגרת מנוע תואמת/גודל פיר, פרופיל טמפרטורת הסביבה של מפרץ העגורן והמתח החשמלי הנדרש.
