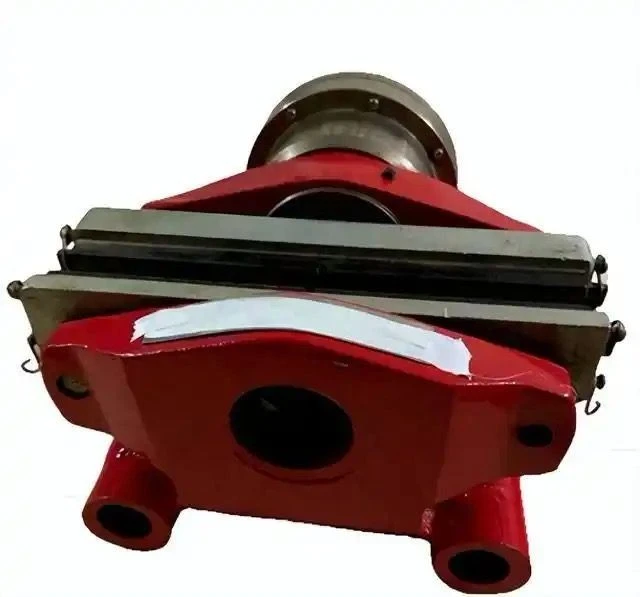

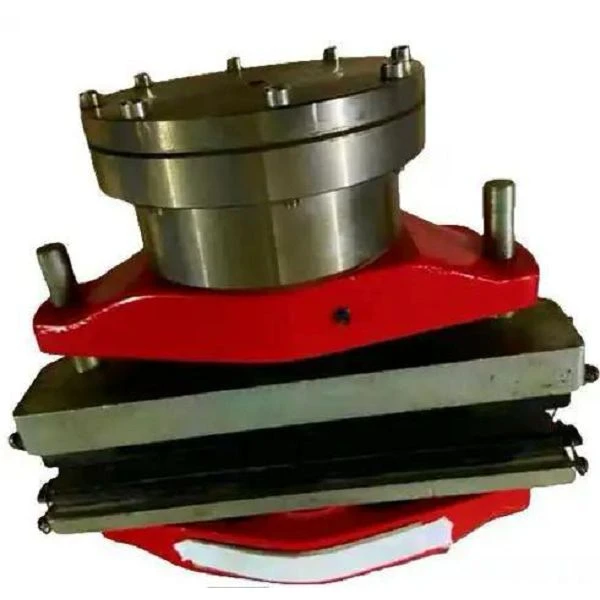

הבלם הישיר ההידראולי-הוא מכשיר פתוח בדרך כלל ומופעל הידראולית המותאם למכונות תעשייתיות-כבדות. תוך שימוש בקפיצי דיסק בעל חוזק- גבוה לאיפוס אוטומטי והפעלה הידראולית ישירה, הבלם מספק כוח הידוק אמין וביצועי אחיזה עקביים.
יתרונות מרכזיים
עיצוב הידראולי ישיר-:שמן הידראולי מפעיל ישירות את הבוכנה לתגובה מהירה וכוח בלימה עקבי.
פיצוי בלאי אוטומטי:לוחות חיכוך -מתכווננים באופן אוטומטי במהלך הפעולה, ומפחיתים באופן דרסטי את עלויות התחזוקה המתוזמנות.
שילוב B2B גמיש:זמין במספר תצורות מודולריות עם מרווחים מתכווננים כדי להתאים בצורה חלקה לעובי דיסק של 15 מ"מ ו-30 מ"מ.
בלם ישיר הידראולי-פועלבלמים מסדרת ADH60, ADH90 ו-ADH120 - עובי דיסק בלמים ישים: 15 מ"מ או 30 מ"מ.
נתונים טכניים
| דֶגֶם | ADH60 | ADH90 | ADH120 |
| לחץ עבודה (בר) | 50 | 50 | 50 |
| כוח בלימה (N) | F=(P-2.5)×156 | F=(P-2.5)×300 | F=(P-2.5)×471 |
| נפח גליל שמן (ס"מ ³) | 26 | 35 | 54.9 |
| משקל (ק"ג) | 11 | 23 | 45 |

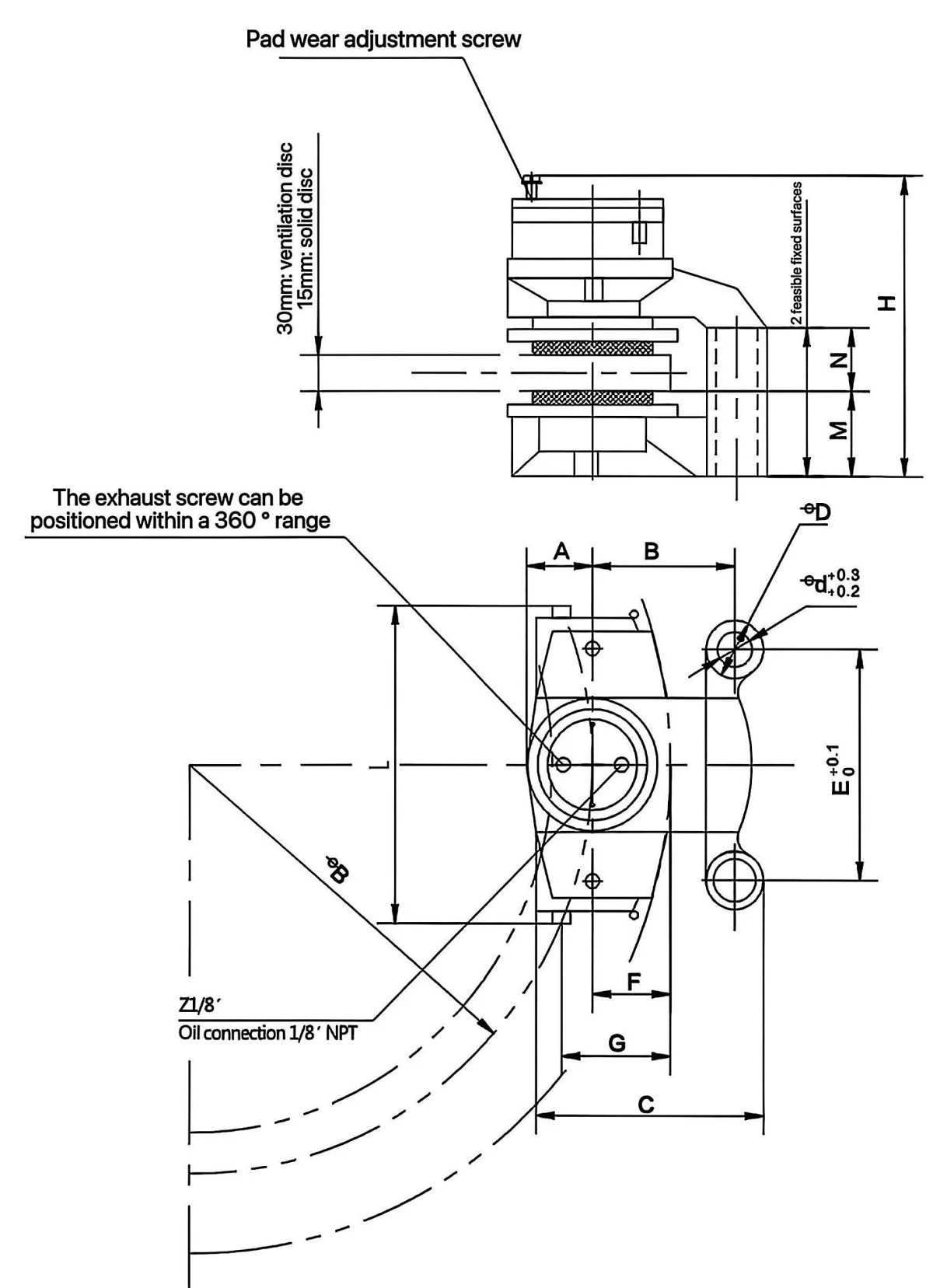

טבלת מידות מתאר
| דֶגֶם | A | B | C | D | d | E | F | G | L | H | M | N |
| ADH60 | 45 | 72 | 137 | 40 | 25 | 156 | 33 | 60 | 241 | 190 | 50 | 56 |
| ADH90 | 65 | 80 | 180 | 50 | 30 | 205 | 50 | 90 | 285 | 222 | 61 | 56 |
| ADH120 | 80 | 103 | 238 | 58 | 35 | 284 | 68 | 120 | 375 | 245 | 73 | 58 |
בלמים מסדרת ADH60, ADH90 ו-ADH120 - עובי דיסק בלמים ישים: 15 מ"מ או 30 מ"מ

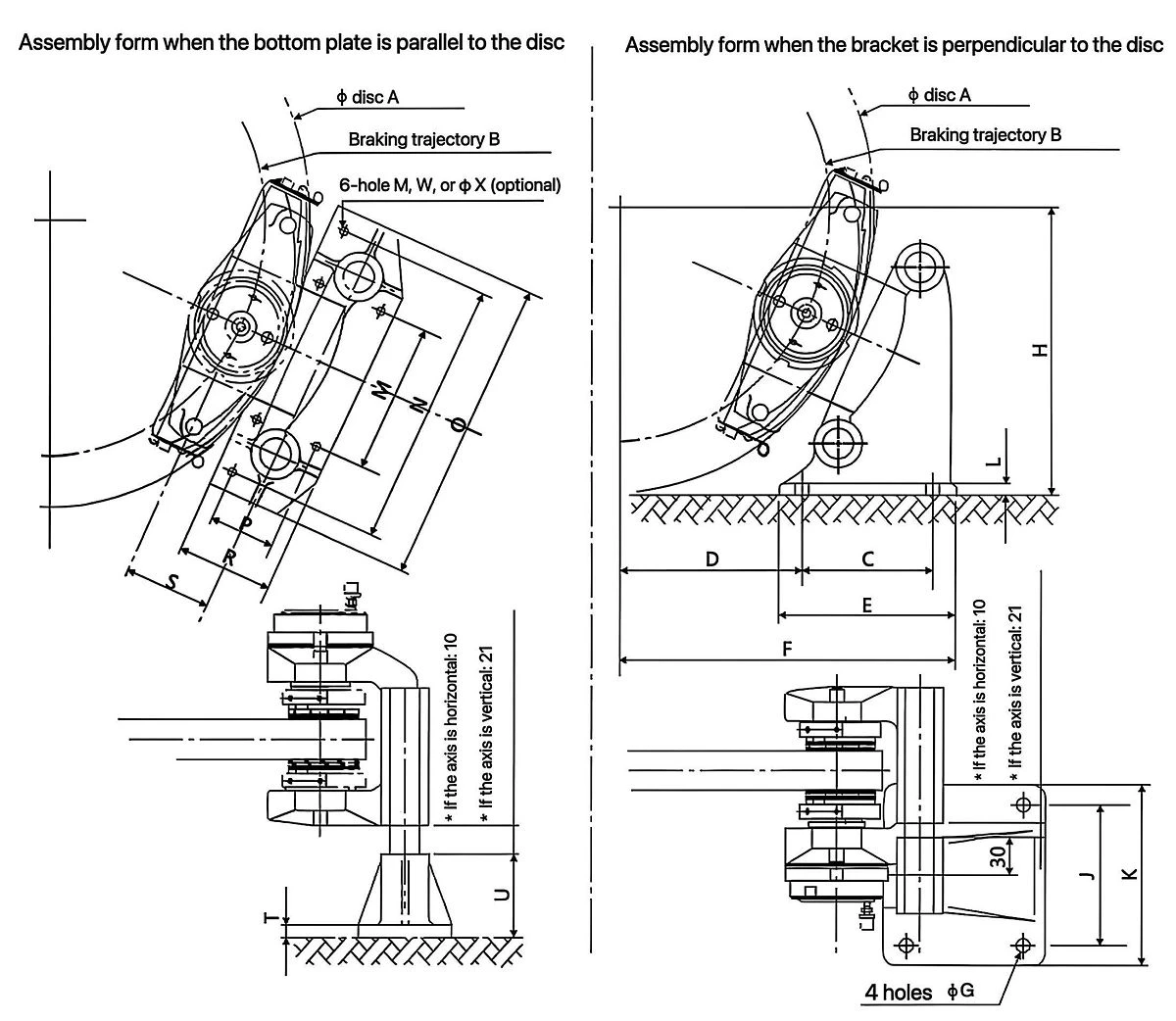

טבלת מידות מתאר
| בֶּלֶם | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | R | S | T | U | W | X |
| ADH60 | 315 | 117 | 90 | 135 | 130 | 245 | 12 | 160 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 |
| 355 | 138 | 95 | 145 | 135 | 260 | 12 | 180 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| 395 | 156 | 105 | 150 | 145 | 275 | 12 | 200 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| 445 | 183 | 115 | 160 | 155 | 295 | 12 | 225 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| ADH90 | 495 | 190 | 145 | 165 | 195 | 335 | 14 | 250 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 |
| 550 | 220 | 155 | 180 | 205 | 360 | 14 | 280 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 | |
| 625 | 255 | 170 | 190 | 220 | 385 | 14 | 315 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 | |
| ADH120 | 705 | 278 | 210 | 230 | 270 | 470 | 16 | 355 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 |
| 795 | 322 | 230 | 250 | 290 | 510 | 16 | 400 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 |
בלם ישיר הידראולי- - מופעל לחץ חיצוני
DADH75 הידראולי ישיר-בלם פועל
| כוח בלימה | 671×לחץ (לחץפחות או שווה ל200בר) נ |
| יחידת לחץ | בַּר |
| קוטר דיסק בלם Φ B | מ"מ |
| מתאים לקוטר דיסק | גדול או שווה לΦ700(מ"מ) |
| מִשׁקָל | 54 (ק"ג) |
DADH80 הידראולי ישיר-בלם פועל
| כוח בלימה | 746×לחץ (לחץפחות או שווה ל200בר) נ |
| יחידת לחץ | בַּר |
| קוטר דיסק בלם Φ B | מ"מ |
| מתאים לקוטר דיסק | גדול או שווה לΦ700(מ"מ) |
| מִשׁקָל | 58(ק"ג) |

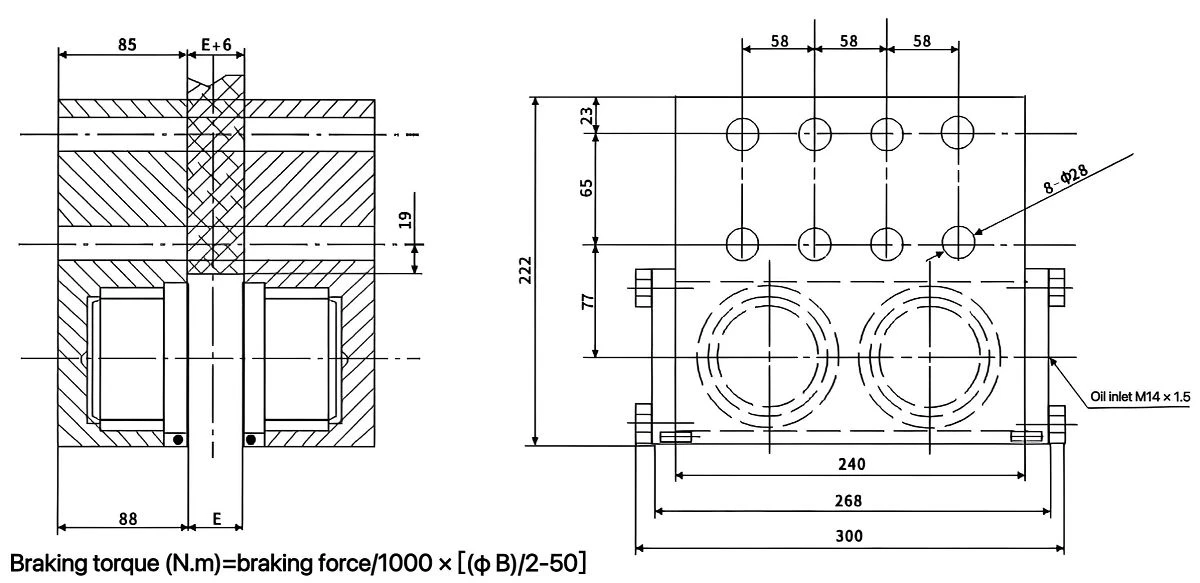

DADH90 הידראולי ישיר-בלם פועל
| כוח בלימה | 967×לחץ (לחץפחות או שווה ל200בר) נ |
| יחידת לחץ | בַּר |
| קוטר דיסק בלם Φ B | מ"מ |
| מתאים לקוטר דיסק | גדול או שווה לΦ900(מ"מ) |
| מִשׁקָל |

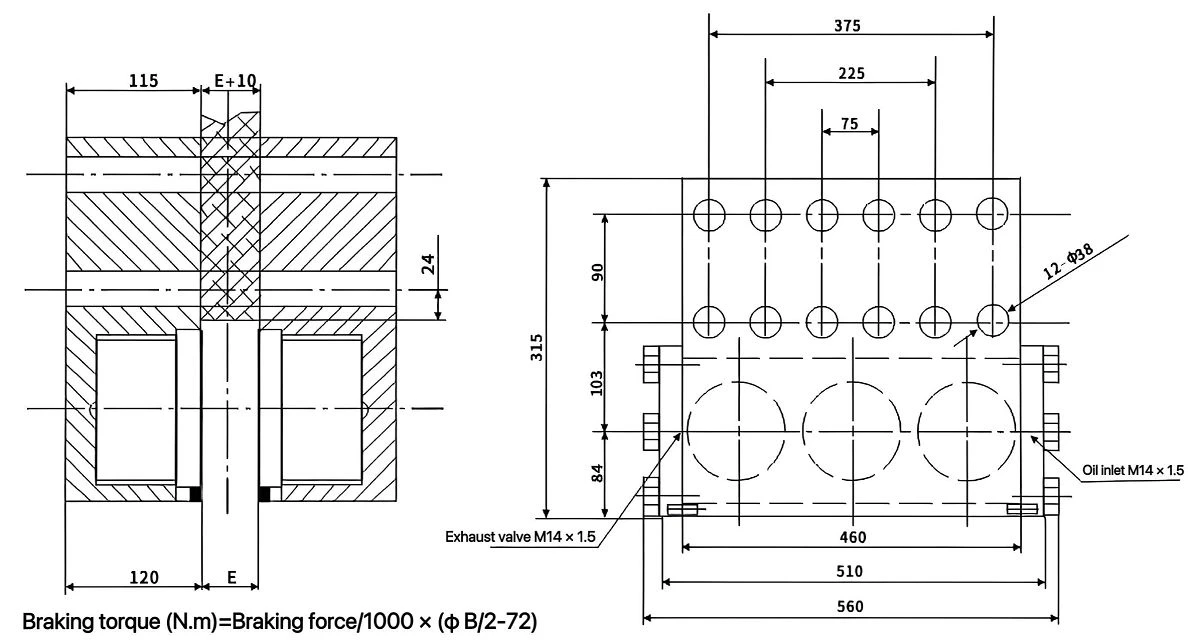

DADH120 הידראולי ישיר-בלם פועל
| כוח בלימה | 2579×לחץ (לחץפחות או שווה ל200בר) נ |
| יחידת לחץ | בַּר |
| קוטר דיסק בלם Φ B | מ"מ |
| מתאים לקוטר דיסק | גדול או שווה לΦ1800(מ"מ) |
| מִשׁקָל |
אפליקציות יעד
הבלמים ההידראוליים-ישירים שלנו מהימנים ברחבי העולם בתעשיות כבדות הדורשות בטיחות וכוח אחיזה בלתי מתפשרים-:
אנרגיית רוח:מתאים למערכות פיתול של טורבינות רוח ויישומי נעילת רוטור הדורשים כוח אחיזה אמין.
טיפול וכרייה בחומרים:כשל-אחיזה בטוחה עבור מסועים יבשתיים משופעים, מחזירי מערמים- ומנופים כבדים-.
מכונות נמל:בלמי חניה לסערה, מנופי בום, ובלמים חירום עבור מנופי מכולות ומעמיסי אוניות.
מטלורגיה וכוננים כבדים:קליפרים להחזקת חירום למפעלי גלגול פלדה וקווי הנעה תעשייתיים במהלך הפסקות חשמל.
למה לבחור בנו?
יכולות OEM/ODM:מידות הרכבה הניתנות להתאמה אישית מלאה ותצורות כוח בלימה מותאמות אישית כדי להתאים למערכות הישנות שלך.
איכות מוסמכת:מיוצר תחת מערכות ניהול איכות ISO9001:2015. כל היחידות עוברות 100% בדיקות דליפת לחץ לפני המשלוח.
תאימות גלובלית:זמין עם אישורי CE, ATEX (הוכחת פיצוץ-) ו-ABS (American Bureau of Shipping) כדי לעמוד בדרישות הרגולטוריות המחמירות של הפרויקט או הפרויקט הימי.
שאלות נפוצות
ש: כיצד אוכל לחשב את כוח הבלימה אם לחץ המערכת משתנה?
ת: השתמש בנוסחאות שלמעלה. עבור סדרת ה-ADH, הניכוי של 2.5-בר אחראי להתגברות על קפיצי ההחזרה הפנימיים. אנו ממליצים להוסיף שסתום ויסות לחץ כדי לייצב את מומנט המוצא.
ש: מתי יש להחליף את רפידות החיכוך?
ת: בעוד שהפיצוי האוטומטי המכני שומר על מרווח אוויר קבוע במהלך שחיקת הרפידות, יש להחליף את הרפידות באופן ידני ברגע שהן מתבלות עד לקו גבול הבלאי המשולב.
ש: האם יחידת ADH אחת יכולה להתאים לדיסקים של 15 מ"מ ו-30 מ"מ?
ת: הצילינדרים הפנימיים זהים, אך נדרשות תצורות מרווחים ספציפיות. אנא ציין את עובי הדיסק שלך בעת ההזמנה כדי שנוכל להגדיר מראש- את היחידה.
ש: האם אתה מספק דגמי CAD והרכבה מותאמת אישית?
ת: כן. 2קבצי STEP D/3D זמינים לשילוב הנדסי. אנו מציעים גם סוגריים מותאמים אישית להרכבה כדי להתאים לחידושים מדור קודם.
